Équipement TBLS raisonnable

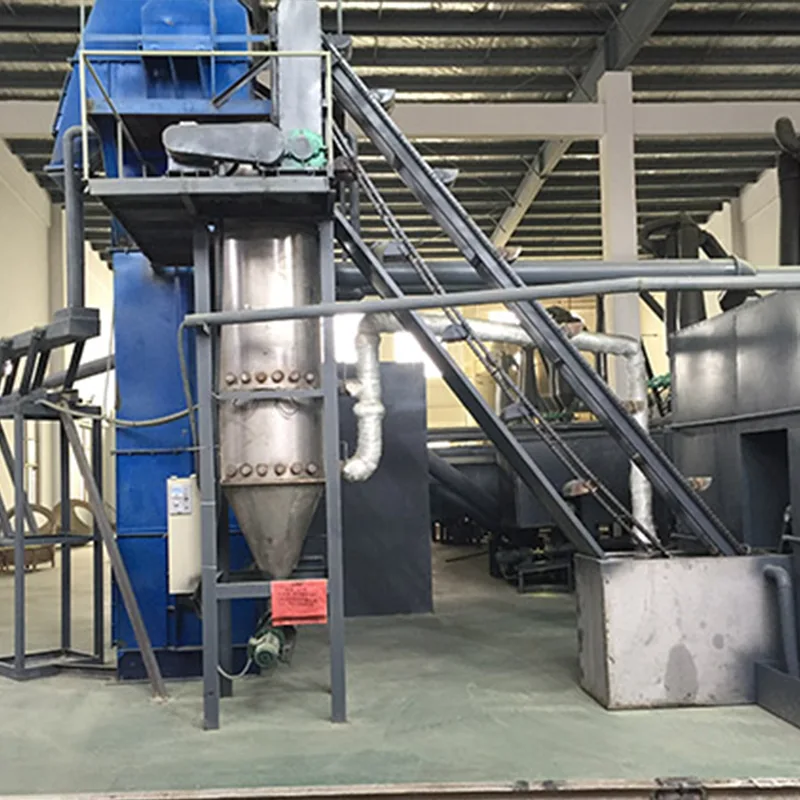

Dans l'industrie de fabrication de matériaux pour batteries au plomb, le sulfate de plomb tribasique (TBLS) est un additif crucial et son processus de production implique plusieurs étapes, notamment la réaction, la filtration et le séchage. Reasonable TBLS Equipment est un système de surveillance et de contrôle des équipements spécialement développé pour les lignes de production TBLS.

Cet équipement TBLS raisonnable utilise le logiciel de configuration industrielle Siemens WINCC V7.3SE comme plate-forme principale. Il communique avec les appareils de terrain via un API pour réaliser des fonctions telles que la surveillance de l'état de la production, le contrôle de la température, le contrôle du moteur et l'enregistrement des données de production.

En tant qu'usine chinoise, nous intégrons le contrôle des équipements via un système d'automatisation industrielle, permettant à Reasonable TBLS Equipment de fournir des capacités stables de surveillance de la production au sein de la chaîne de production TBLS, aidant ainsi l'entreprise à gérer de manière centralisée l'état de fonctionnement des équipements critiques.

Aperçu du processus de la ligne de production TBLS

Étape 1 : Réaction de la boue

Démarrez le réacteur à boue, ajoutez de l'oxyde de plomb et de l'eau dans les bonnes proportions et mélangez soigneusement. Le mélange est pompé vers le récipient de réaction et, une fois la réaction terminée, il entre dans le récipient d'imprégnation.

Étape 2 : Filtration et déshydratation

La boue TBLS dans la cuve d'imprégnation est pompée vers un filtre-presse à plaques et cadres. Après environ 1 à 2 heures de filtration, des flocons se forment et l'eau est éliminée.

Étape 3 : Séchage flash

Le matériau est séché à l’aide d’un four à air chaud à gaz, d’un séchoir flash et d’un système de soufflage, formant finalement un produit de sulfate de plomb tribasique en poudre blanche.

Collection de produits

La poudre séchée est collectée via Cyclone 1# et Cyclone 2# puis conditionnée.

Structure du système de contrôle

Équipement

Rongsheng Reasonable TBLS Equipment fournit une interface de surveillance industrielle complète, aidant les opérateurs à comprendre l'état de fonctionnement en temps réel des équipements de production.

Interface de contrôle principale

Écran de bienvenue

Affiche l'état de connexion des systèmes PLC et WINCC, fournissant des informations de base lors du démarrage du système.

Écran d'état de la production

Affiche l'état de fonctionnement de l'équipement :

Vert : équipement en marche

Gris : équipement arrêté

Affiche également les paramètres clés de production :

Température de la bouilloire de réaction

Température de séchage éclair

Température du four à air chaud

Courant du moteur du ventilateur

Écran de réglage des paramètres

Utilisé pour contrôler le fonctionnement des équipements de production et le réglage des paramètres, notamment :

Contrôle de la température

Contrôle du moteur

Contrôle des impulsions

Contrôle de démarrage/arrêt de l'équipement

Fonctions du module de commande

Module de surveillance de la température et du courant

Cette zone affiche les données de température et de courant moteur pour chaque zone de production.

Module de contrôle de la température

Chaque appareil de chauffage dispose de fonctions de contrôle indépendantes, notamment :

Contrôle démarrage/arrêt

Réglage de la température

Protection contre l'hystérésis de température

Par exemple : Température de séchage flash réglée à 450°C ; Valeur d'hystérésis limite supérieure 3°C ; Valeur d'hystérésis limite inférieure 2°C

Le système arrête automatiquement le chauffage lorsque la température dépasse 453°C et redémarre lorsque la température descend en dessous de 448°C.

Module de commande du moteur

Chaque moteur est équipé de boutons de démarrage et d'arrêt indépendants, et l'état de fonctionnement de l'équipement est affiché :

Vert : en cours d'exécution

Rouge : arrêté

Contrôle du convoyeur à vis

Le convoyeur à vis des bacs de stockage prend en charge :

Contrôle local

Télécommande

Contrôle informatique

Système de contrôle des impulsions

Le système de contrôle d'impulsions dans EquipmentRongsheng Reasonable TBLS Equipment est principalement utilisé pour le contrôle du système de dépoussiérage.

Les impulsions sont divisées en trois groupes :

Impulsion à 12 voies

Impulsion à 3 voies

Impulsion à 5 voies

Les réglages des paramètres incluent :

Temps d'intervalle : généralement 60 secondes

Durée d'impulsion : généralement 2 à 3 secondes

Avantages techniques : contrôle de l'automatisation industrielle

Grâce à l'intégration des systèmes PLC et WINCC, une surveillance et un contrôle centralisés des équipements de production sont obtenus.

Surveillance des données de production en temps réel

ÉquipementL'équipement TBLS raisonnable de Rongsheng peut enregistrer la température, le courant et l'état de fonctionnement de l'équipement pour une gestion pratique de la production.

Système d'alarme

En cas de dysfonctionnement de l'équipement, le système affiche les informations correspondantes sur l'équipement sur l'interface d'alarme.

Contrôle d'accès aux paramètres

Le système utilise un contrôle d'accès par nom d'utilisateur et mot de passe pour garantir la sécurité des paramètres de production critiques.
