Description du produit

La ligne de production du plomb rouge utilise un nouveau processus impliquant une fusion continue et un pulvérisation dans un four Barton, une granulation et une oxydation profonde et un refroidissement rapide dans un lit en mouvement. En utilisant une calcination de lit en mouvement et un processus de refroidissement rapide, les particules solides se déplacent en continu vers le bas dans un état dense, évitant les collisions et la friction intense, résultant en un taux de rupture très faible. Le réacteur à lit mobile a une inertie thermique élevée et des fluctuations minimales de température, répondant pleinement aux exigences de température de réaction. Le temps de séjour matériaux dans le lit en mouvement est long et uniforme, garantissant un long temps de réaction. L'échange de chaleur à contre-courant entre le matériau et le gaz de combustion à chaud contrôle la température d'échappement, en utilisant efficacement l'énergie thermique et en maintenant un système simple. À l'intérieur du lit, le matériau se déplace progressivement de la basse température à une température élevée, puis à la basse température, éliminant la génération de vapeur de plomb. Par rapport à la méthode de la fournaise électrique, ce processus ne consomme que 30% de l'énergie et ne coûte que 20% du processus d'origine.

Le processus de production de l'équipement implique un processus de fusion et de pulvérisation continu de Barton, suivi d'une granulation, suivi d'une oxydation profonde et d'un refroidissement rapide dans un lit en mouvement. En utilisant une calcination de lit mobile et un processus de refroidissement rapide, les particules solides se déplacent en continu vers le bas dans un état dense, évitant les collisions et la friction intense, résultant en un taux de rupture très faible. Le réacteur à lit en mouvement possède une inertie thermique élevée et des fluctuations minimales de la température, répondant pleinement aux exigences de température de réaction. Le temps de séjour matériaux dans le lit en mouvement est long et uniformément distribué, garantissant un long temps de réaction. L'échange de chaleur à contre-courant entre le matériau et le gaz de combustion à chaud contrôle la température d'échappement, en utilisant efficacement l'énergie thermique et en maintenant un système simple. À l'intérieur du lit, le matériau se déplace progressivement de la basse température à une température élevée, puis à la basse température, éliminant la génération de vapeur de plomb. Par rapport à la méthode de la fournaise électrique, ce processus ne consomme que 30% de l'énergie et ne comporte que 20% des coûts énergétiques du processus d'origine.

1. Barton Milling Section

Numéro de série	Nom de l'appareil	Nombre d'unités	Paramètres de l'appareil	Fabricant	Remarque	Dimensions	poids	pouvoir
1	Chariot de plomb grandi / petite combinaison	4	Cadre Q235, 10 # canal acier, plaque plate 10 mm	Huarong	Roulements NSK (6206/6207), Moteur universel (efficacité énergétique secondaire), Guomao Reducer (BWD1-59-Y0.75-CZ) (BWD31-731-Y0.75-CZ)	2200 * 1000 * 1400	0,8t / ensemble	0,75 kW / unité
2	Four de fusion de plomb	4	Furnace Core 310S en acier inoxydable, épaisseur de 12 mm, Shell 3 mm, COUVERTURE DE FOURNE 12MMQ235, tube de chauffage 310Sφ16mm * 1,5 mm, Couche d'isolation 300 mm	Huarong	Chauffage interne et chauffage externe, La température de conception de l'équipement est de 0 à 550 ℃, équipé d'un capteur de température	1300 * 1100 * 1650	1.5T / Set	Externe 18kw / unité 24 kW interne / unité
3	Bus Téréphilier	4	310s en acier inoxydable, Barrelφ12mm 304 en acier inoxydable, en bas de 80 mm, Shell extérieur Q235 3 mm, Couche d'isolation 80 mm, Arbre principal 10 mm	Huarong	310s en acier inoxydable (avec une température de 1180 ° C), Moteur universel (niveau d'efficacité énergétique 2), Roulements NSK, plage de température de conception de l'équipement de 0 à 600 ° C, équipé d'un capteur de température, vitesse de 210 tr / min	2700 * 1800 * 2550	3.0T / Set	30 kW / unité

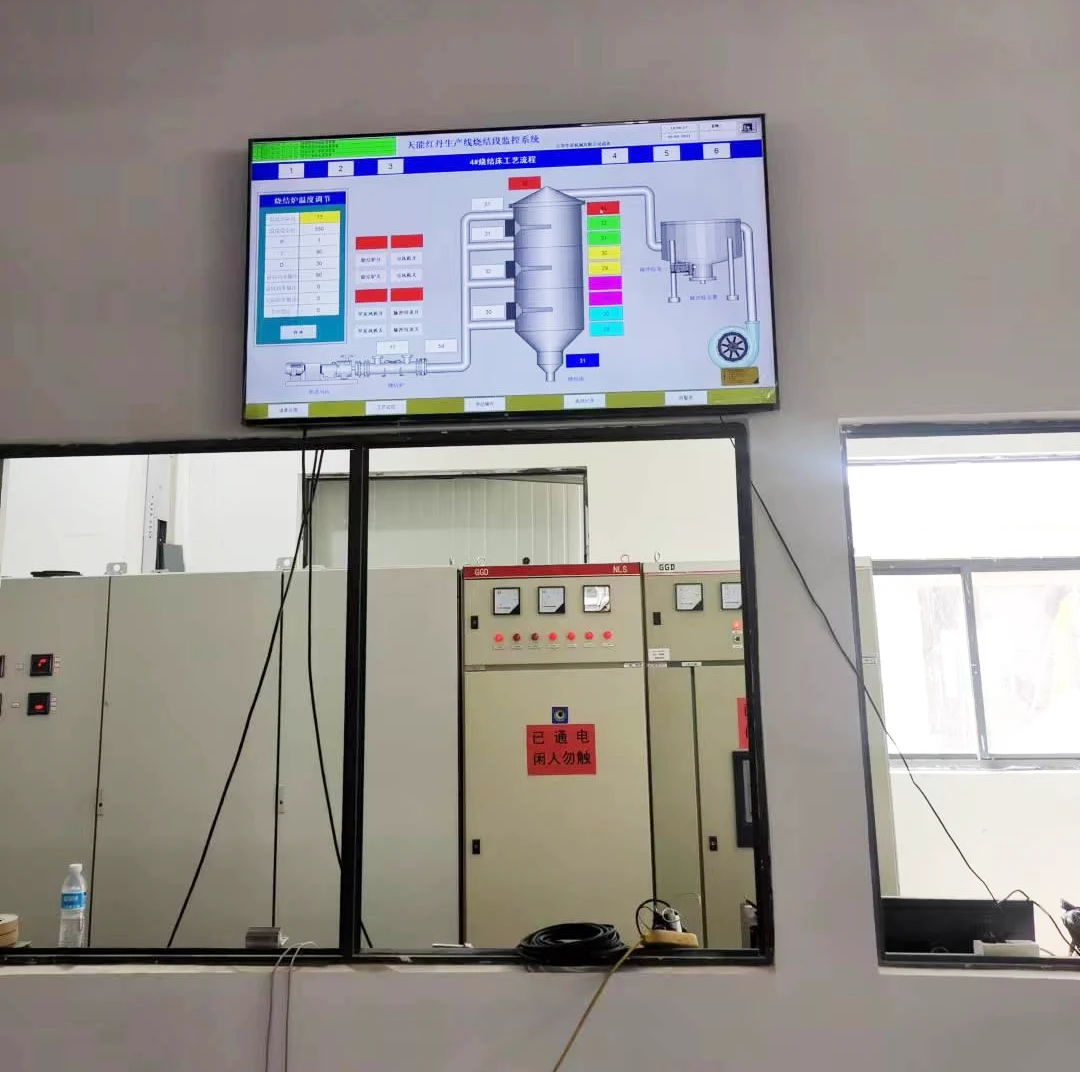

4	armoire de commande	4	1,5 mm pour le corps de la boîte et 2,0 mm pour le panneau de porte	Shanghai Haofuman	Withplc et écran tactile	800 * 800 * 2000	0,2 / unité

2. Section de granulation

Numéro de série	Nom de l'appareil	Nombre d'unités	Paramètres de l'appareil	Fabricant	Remarque	Dimensions	poids	pouvoir
1	broyeur	4	Vitesse de broche 3900r / min, broyage de finesse 320 mailles, Sortie 480 kg / h, Volume d'air à la sortie 2170m³ / h (pas de charge), Vitesse de l'air à la sortie de 35 m / s (pas de charge)	Changzhou Wuhan Airlines	Y compris le cadre, la couverture, compensateur, amortisseur, V-Beltc4064	1100 * 580 * 840	1.5T / Set	30 kW / unité
2	Moteur de 30 kW	4	Efficacité énergétique secondaire	mondial	Poulie
3	Granulation	4	Barrel Sus304 (6 mm), cadre 16 #	Huarong	Équipé de poussière Chamberq235 (1,5 mm), Réducteur de Guomao (CZQ350-8-11), Motor Huanqiu (efficacité énergétique secondaire)	2800 * 1250 * 2000	1,4t / unité	7,5 kW / unité
4	ascenseur	1		Yangzhou Plastic Wonders	Acier au carbone, seau en métal chaîne (acier inoxydable)	1000 * 500 * 6000	2.5T / Set	3KW / unité
5	Cavalier de jupette	2	Longueur: 9500 mm, Largeur (surface de transport) 400 mm, vitesse 10m / min	Yangzhou Plastic Wonders	Acier au carbone, bord de jupe en PVC, entièrement scellé avec deux trémies et réception de creux, Sortie 40t / jour	9500 * 400 * 500	1,5t / unité	3KW / unité
6	Boîte de commande (avec écran tactile)	2		Shanghai Haofuman		430 * 1000 * 1000	0,1t / unité
7	Réservoir de stockage	1	Sus304 (3 mm), Volume 1,8 m³	Huarong		Φ1200 * 7000	2t / unité

3. Section d'élimination des poussières

Numéro de série

Nom de l'appareil

Nombre d'unités

Paramètres de l'appareil

Fabricant

Remarque

Dimensions

poids

pouvoir

1

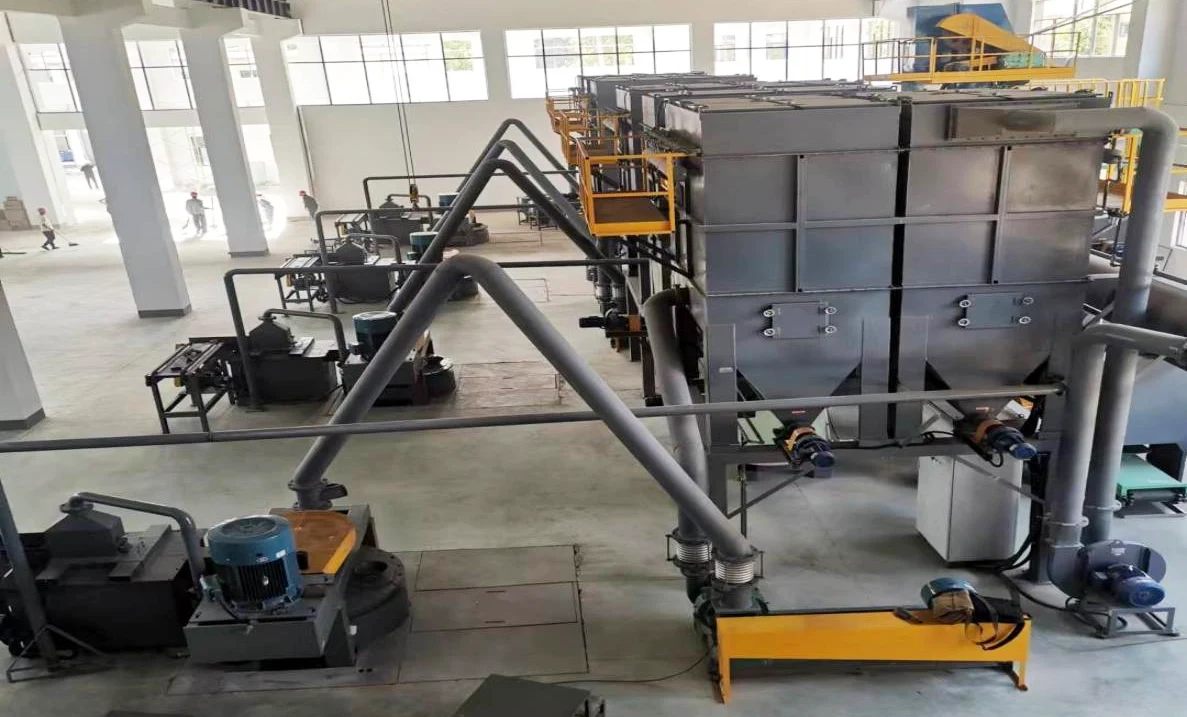

Collecteur de poussière d'impulsion à 72 sac

10

Zone de filtration 54㎡,

Concentration de poussière <15g / m³,

Efficacité 99,5%, boîte Q235 (3 mm)

Huarong

Y compris le sac à pouls,

contrôleur,

séparateur d'huile-eau,

Moteur universel (niveau d'efficacité énergétique 2),

NSK roulement (FC207),

Guomao Reducer (BWD2-43-Y1.5-2P)

2500 * 1500 * 3900

2.5T / unité

1,5 kW / unité

2

Fan de 11 kW

6

Logement Q235 (4 mm)

Gaonan Nantong

Y compris l'importation et l'exportation,

Moteur mondial (efficacité énergétique secondaire)

1000 * 800 * 1500

0,4t / unité

11 kW / unité

4. Section de dépistage

Numéro de série	Nom de l'appareil	Nombre d'unités	Paramètres de l'appareil	Fabricant	Remarque	Dimensions	poids	pouvoir
1	Tamis hexagonal	2	Logement Q235 (3 mm), Écran SUS304 (10 mesh, 18 mesh)	Huarong	NSK6312, Pieds machine 120 * 60 * 3 tube carré, Moteur Huanqiu (efficacité énergétique secondaire), Guomao Reducer (BWD1-59-Y1.5-2P)	3000 * 120 0 * 3000	1.5T / Set	1,5 kW / unité
2	Broyeur	2	Logement Q235 (12 mm), Écran Sus304 (12 mesh)	Huarong	Réducteur de Guomao (BWD3-43-Y2.2-2P), Motor Huanqiu (efficacité énergétique secondaire)	1000 * 300 * 400	0,3T / unité	2,2 kW / unité
3	Trémie	20	Cylindre Q235 (3 mm), Machine Foot L5 #, Volume 0,15㎡	Huarong		Q159 * 5000	1.1T / unité
4	boîte de contrôle	2		Shanghai Haofuman	Withplc et écran tactile	430 * 1000 * 1000	0,1 / unité
5	Transfert de tarière	6	Shell Material Sus304, φ133 * 4.5	Huarong	Réducteur de Guomao (BWD2-43-Y1.5-2P), Moteur Huanqiu (efficacité énergétique secondaire), NSKFC207	Φ159 * 4000	0,8t / ensemble	1,5 kW / unité

5. Section de frittage

Numéro de série	Nom de l'appareil	Nombre d'unités	Paramètres de l'appareil	Fabricant	Remarque	Dimensions	poids	pouvoir

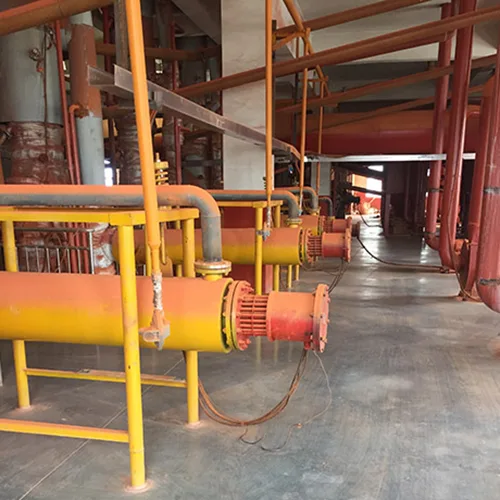

1	Lit émouvant de frittage	6	Cylindre Corps Targe650 mm, Matériau Sus304 (6 mm), longueur d'oxydation 8 m, Capteur de température 17 points Contrôle	Huarong	Y compris les tuyaux principaux, la vanne à gaz, compensateur, valve papillon	1200 * 7500	2.5T / Set
2	Rotor-mât de verre	6	gaz	Usine d'instruments Dongtai		1500 * 500 * 1500	0,3T / unité
3	Silo de produit semi-fini	6	Barrel Q235 (3 mm)	Huarong		Φ800 * 1200	0,3T / unité
4	Fournaceelectrique de carburant	6	Shell Sus310S (6 mm), tube de chauffage Sus310S, φ12.5 * 1.5	Huarong		Φ400 * 2500	0,8t / ensemble	80 kW / unité
5	Collecteur de poussière d'impulsion à 72 sac	6	Zone de filtration 54㎡, Concentration de poussière <15g / m³, Efficacité 99,5%, Box Q235 (3 mm)	Huarong	Y compris le sac pouls, le contrôleur, séparateur d'huile-eau, Moteur universel (niveau d'efficacité énergétique 2), NSK roulement (FC207), Guomao Reducer (BWD2-43-Y1.5-2P)	2500 * 1500 * 3900	2.5T / unité	1,5 kW / unité

Numéro de série	Nom de l'appareil	Nombre d'unités	Paramètres de l'appareil	Fabricant	Remarque	Dimensions	poids	pouvoir
6	11kwfan	6	Logement Q235 (4 mm)	Gaonan Nantong	Y compris l'importation et l'exportation, Moteur mondial (efficacité énergétique secondaire)	1000 * 800 * 1500	0,4t / unité	11 kW / unité
7	L51 Roots Blower	6	Vitesse 980r / min, Flux d'entrée 13,6 m³ / min, équipé d'un moteur 380v11kw en 6 étages	Shandong Ruibo	Y compris les silencieux et les silencieux et la base	10000 * 800 * 1000	1t / unité	15 kW / unité
8	Refroidissement	6	Barrel Q235 (6 mm)	Huarong		800 * 500 * 1000	0,3T / unité
9	Silo produit fini, machine vibrante	6	Barrel Q235 (6 mm)	Huarong		400 * 400 * 500	0,1t / unité
10	Armoire de commande (avecplc, écran tactile)	3		Shanghai Haofuman		450 * 800 * 1850	0,25 / unité

Numéro de série	Nom de l'appareil	Nombre d'unités	Paramètres de l'appareil	Fabricant	Remarque	Dimensions	poids	pouvoir
11	Tarif de spirale	6	Logement Q235, Φ89 * 4.5	Huarong	Réducteur de Guomao (BWD1-43-Y0.75-2P), Motor Huanqiu (efficacité énergétique secondaire)	800 * 800 * 1600	0,3T / unité	0,75 kW / unité
12	Mangeur	2	Logement Q235, Φ219 * 6 * 15000	Huarong	Réducteur de Guomao (BWD3-43-Y2.2-2P), Motor Huanqiu (efficacité énergétique secondaire)	400 * 400 * 15000	0,8t / ensemble	2,2 kW / unité
13	Boîte de stockage	1	Logement Q235 (6 mm)	Huarong			1t / unité
14	Ordinateurs et moniteurs	1		marque

6. Section de collecte de poussière d'émission d'échappement

Numéro de série	Nom de l'appareil	Nombre d'unités	Remarque	Dimensions	poids
1	Salle de prétraitement	1
2	Q = 75000m3 / h	1	Avec un contrôleur de programme de pression et de nettoyage différentiel
3	Filtre HEPA	27
4	ventilateur de draft induit	1	Q = 75000m3 / h, P = 3800pa Moteur de fréquence variable, K = 110-132KW
5	Plate-forme de test	1
6	Tuyau d'échappement et cadre de puits	1	φ1450 * 4 mm h = 18m
7	Système de contrôle électronique	1	Onduleur delta

Processus de production granulaire du plomb rouge:

Red Lead Production Line Equipment

Liste d'équipement pour la ligne de production écrasante des granule (spéciale)

Section écrasante

Numéro de série	Nom de l'appareil	Nombre d'unités	Paramètres de l'appareil	Fabricant	Remarque	Dimensions	poids	pouvoir
1	Silo, convoyeur à vis	2	Logement Q235, φ89 * 4.5	Huarong	Moteur de régulation de vitesse	800 * 800 * 1600	0,3T / unité	1,5 kW / unité
2	Ultrafine Pulverizer	2	Vitesse de broche 3900r / min, broyage de finesse 320 mailles, Sortie 480 kg / h, Volume d'air à la sortie 2170m³ / h (pas de charge), Vitesse de l'air à la sortie de 35 m / s (pas de charge)	Shengzhou, Zhejiang	Y compris le cadre, la couverture, le compensateur, amortisseur, Moteur universel (efficacité énergétique secondaire)	2200 * 900 * 1800	1.5T / Set	Hôte 22KW / unité Extension 4kw / unité
3	Collecteur de poussière d'impulsion à 72 sac	2	Zone de filtration 54㎡, Concentration de poussière <15g / m³, Efficacité 99,5%, Box Q235 (3 mm)	Huarong	Y compris le sac pouls, le contrôleur, séparateur d'huile-eau, valve électrique, Moteur universel (niveau d'efficacité énergétique 2), NSK roulement (FC207), Guomao Reducer, (BWDZ-43-Y1.5-2P)	2500 * 1500 * 3900	2t / unité	1,5 kW / unité
4	Fan de 18,5 kW	2	Logement Q235 (4 mm)	Gaonan Nantong	Y compris l'importation et l'exportation, le moteur mondial (efficacité énergétique secondaire)	1200 * 600 * 1500	0,6t / unité	18,5 kW / unité
5.	Collecteur de poussière d'impulsion à 72 sac	2	Zone de filtration 54㎡, Concentration de poussière <15g / m³, Efficacité 99,5%, Box Q235 (3 mm)	Huarong	Y compris le sac pouls, le contrôleur, séparateur d'huile-eau, valve électrique, Moteur universel (niveau d'efficacité énergétique 2), NSK roulement (FC207), Guomao Reducer, (BWDZ-43-Y1.5-2P)	1500 * 1500 * 3900	1t / unité	1,5 kW / unité

Numéro de série	Nom de l'appareil	Nombre d'unités	Paramètres de l'appareil	Fabricant	Remarque	Dimensions	poids	pouvoir
6	Boîte de commande (avec PLC, écran tactile)	2		Shanghai Haofuman		430 * 1000 * 1000	0,1 / unité
7	Ventilateur de 7,5 kW	2	Logement Q235 (4 mm)	Gaonan Nantong	Y compris l'importation et l'exportation, Moteur mondial (efficacité énergétique secondaire)	600 * 600 * 800	0,3T / unité	7,5 kW / unité
8	Machine d'emballage automatique de gravité	2	Capacité d'emballage: 40-100 sacs / heure, Plage de pesage: 25 kg / sac, Précision de pesée ± 0,2-0,3%, puissance 5,5 kW	Wuxi Bangyao	Vitesse de couture: 1800 tr / min, Épaisseur de couture: 8 mm, Longueur de point: 6,5-11 mm, rupture automatique du fil	2000 * 1000 * 2500	1.5T / Set	5,5 kW / unité
9	Mangeoire en forme d'étoile	4	V = 60-80 ℃, pression d'air 7236, débit 3167, vitesse 2800r / min	Jiangyin Fuxin		400 * 800	0,2 t / unité	1,5 kW / unité
10	Réservoir de stockage	2	Sus304 (6 mm), Volume 1,8 m³	Huarong	Barrel Sus304 (6 mm)	Φ1800 * 3000	1.2T / unité

Processus de la ligne de production écrasante:

Red Lead Production Line Equipment

Dans le paysage industriel compétitif, des équipements de production efficaces et fiables sont cruciaux. L'équipement de ligne de production de plomb rouge est conçu pour répondre aux normes de production les plus élevées, garantissant une qualité cohérente et une efficacité optimale. Ci-dessous, nous fournissons un aperçu complet des principales caractéristiques et spécifications de cet équipement avancé.

Caractéristiques clés de l'équipement de ligne de production de plomb rouge

· Traitement de haute précision: garantit que le plomb rouge produit répond aux normes de qualité les plus strictes.

· Efficacité énergétique: minimise les coûts opérationnels tout en maintenant la production de production.

· Fonctionnement convivial: une interface utilisateur intuitive permet aux opérateurs de contrôler et de surveiller facilement le processus de production.

· Conception adaptée à l'entretien: accès facile pour la maintenance, assurant des temps d'arrêt minimaux et une productivité maximale.

· Paramètres personnalisables: les opérateurs peuvent ajuster les paramètres clés tels que la température, la pression et la vitesse pour optimiser les conditions de production.

· Construction robuste des matériaux: construit avec des matériaux de haute qualité pour résister aux conditions opérationnelles sévères et assurer la longévité.

Pourquoi choisir un équipement de ligne de production de plomb rouge?

· Performances optimisées: garantit que le plomb rouge est produit avec la qualité la plus élevée possible, répondant aux exigences des normes industrielles modernes.

· Cost-efficace: malgré ses caractéristiques avancées, l'équipement est conçu pour être rentable, offrant un retour sur investissement élevé.

· Polvalerie: Convient à un large éventail d'applications, des industries traditionnelles aux secteurs émergents.

· Prise en charge et service: soutenu par un support et un service complet, en veillant à ce que les utilisateurs puissent s'appuyer sur l'équipement pour les opérations à long terme.
