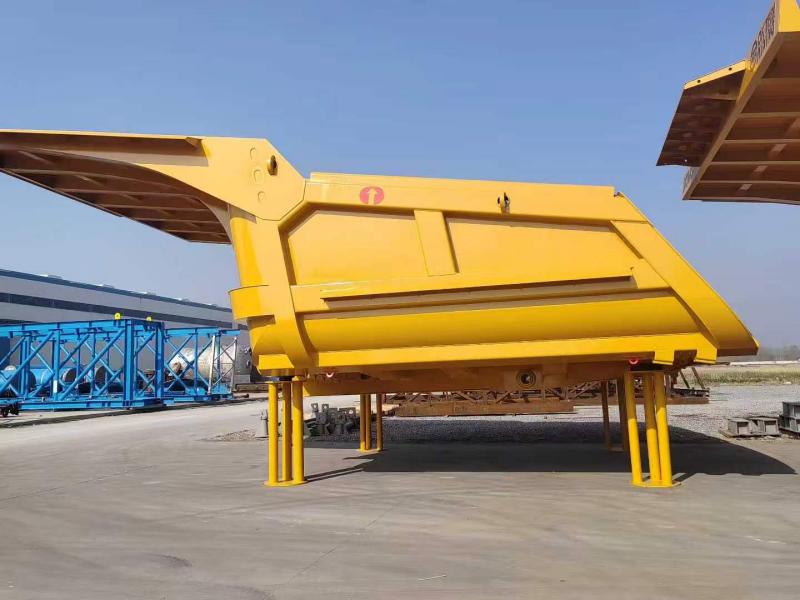

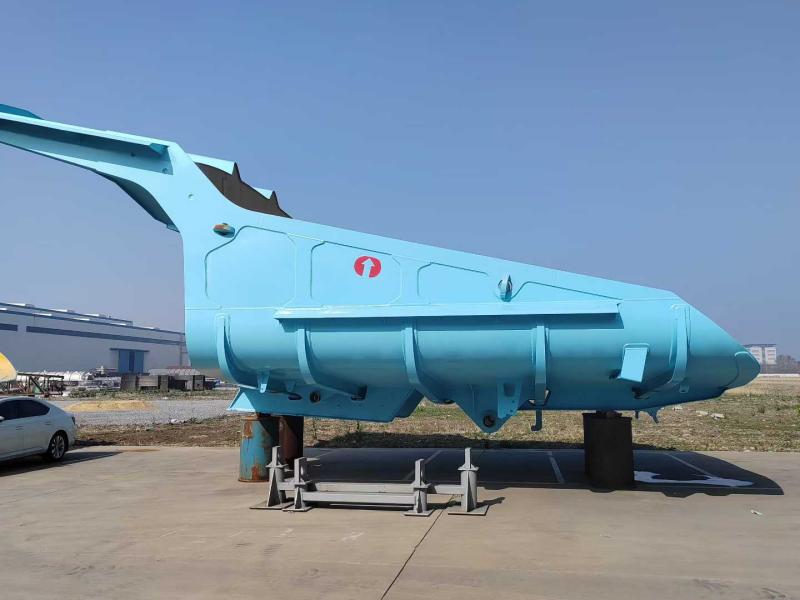

Carrosserie d'un camion-benne minier robuste

La carrosserie du camion-benne minier robuste Hongsheng est conçue avec les conditions d'exploitation réelles et difficiles des sites miniers comme principe fondamental ; il intègre de manière transparente des plaques d'acier à haute résistance et résistantes à l'usure et une structure optimisée via l'analyse par éléments finis avec le système de levage hydraulique du camion-benne. S'éloignant des conceptions rectangulaires traditionnelles à fond plat, cette carrosserie adopte un profil de type pelle sans hayon présentant une pente continue. Cette conception est complétée par un agencement en couches d'aciers à double nuance NM400/NM450 résistant à l'usure : le NM450 est utilisé pour le sol et les zones à forte usure afin de résister à l'abrasion par glissement, tandis que le NM400 est appliqué sur les zones d'impact et les plaques de protection supérieures pour absorber le choc des chutes de pierres. De plus, la structure squelettique externe, composée de cinq nervures longitudinales et de neuf nervures transversales, combinée à une conception de transition en arc arrondi, disperse efficacement les contraintes sous de lourdes charges, empêchant ainsi la fissuration des soudures et la déformation des plaques.

Définition du produit et identité principale

Quelle est la carrosserie Rongsheng Cargo du camion-benne minier robuste ?

Il s'agit d'un plateau de chargement de construction monocoque entièrement soudé, spécialement conçu pour les camions miniers à entraînement mécanique de 50 à 100 tonnes. Conçue sans hayon traditionnel (fermé), la carrosserie Cargo du camion-benne minier robuste utilise une forme de « scoop » ou de « bulldozer ». Cette géométrie déplace le centre de gravité vers l'avant lors du levage, créant ainsi un plan de glissement naturel.

Marqueurs d’identité clés :

Construction : 100% robotisé + soudage manuel à pénétration totale.

Géométrie : Plancher incurvé (style banane) avec un angle arrière montant.

Quincaillerie : protections anti-éjection de roche intégrées et pattes de pivotement renforcées.

Avantages techniques et supériorité en ingénierie

1. La conception inclinée « Ghost Floor » (zéro report en arrière)

Notre analyse technique des sites miniers mondiaux a révélé que les corps rectangulaires standards retiennent jusqu'à 3 à 5 tonnes de matériaux collants par cycle. Rongsheng a résolu ce problème en éliminant le sol plat. La carrosserie Cargo du camion-benne minier robuste présente une élévation continue de 13 degrés depuis la protection de la cabine jusqu'à la pointe arrière. Cet effet de « sol vivant » utilise l'accélération de la gravité. Lorsque le palan s'enclenche, la charge se fracture et glisse en un seul mouvement. Plus besoin de creuser, plus besoin de balancer un marteau sur une charge gelée.

2. Science des matériaux : superposition stratégique NM400 contre NM450

La sélection de la bonne nuance d'acier est un équilibre entre la résistance aux chocs et la durée de vie à l'usure pure -1. Nous n'utilisons pas une seule note pour l'ensemble de l'unité ; nous utilisons une stratégie « Bi-Grade ».

Plancher et parois latérales inférieures (usure élevée) : équipés de NM450 pour une résistance supérieure à l'abrasion par glissement (dureté 420-480 HB).

Parois latérales supérieures et auvent avant (impact élevé) : équipées de NM400 pour une ténacité et une stabilité de soudure supérieures (dureté 360-440 HB).

Cette combinaison garantit que la carrosserie du camion-benne minier robuste absorbe le choc de la chute de rochers de 500 kg sans se fissurer (NM400), tandis que le plancher dévie la traînée constante du transport (NM450).

3. Intégration du squelette « cinq côtes neuf longitudinales »

Les simulations d'analyse par éléments finis (FEA) ont montré que les fractures sous contrainte proviennent généralement des joints de soudure entre le plancher et les raidisseurs. Ainsi, plutôt que de simplement souder les traverses sur une plaque plane, nous intégrons la structure porteuse dans la coque. La conception externe en treillis « cinq longitudinaux et neuf croix » agit comme une ferme. Il répartit la masse chargée de plus de 60 tonnes sur l'ensemble du rail du châssis, évitant ainsi la déformation en « peau de banane » courante dans les produits concurrents.

Principales caractéristiques et conception fonctionnelle

Géométrie de déflexion optimisée des roches

La verrière avant s'étend vers l'extérieur et vers le haut selon un angle de 45 degrés. Cela remplit deux fonctions essentielles pour la carrosserie du camion-benne minier lourd :

Protection : Dévie les rochers du toit de la cabine et du pare-brise.

Expansion du volume : augmente la capacité de frappe sans élever dangereusement le centre de gravité.

Zone d'impact de queue renforcée

Le bord arrière est équipé d'une bande d'usure NM450 double épaisseur. Lors du rétro-traînage (une pratique courante pour nettoyer les décharges), les corps standards se déforment. Notre queue renforcée conserve sa forme linéaire, garantissant ainsi une bonne étanchéité du hayon (le cas échéant).

Fiche technique (Spécifications)

Spécifications standard pour la carrosserie Cargo de classe 60 tonnes du camion-benne minier robuste. Ingénierie personnalisée disponible pour d’autres charges utiles.

Pourquoi choisir Rongsheng pour des solutions minières robustes ?

Choisir un fournisseur de biens d’équipement est une décision stratégique. Jiangsu Rongsheng Import And Export Co., Ltd. se différencie par son « assistance technique à la métallurgie ». Nous ne sommes pas une société commerciale ; nous sommes des ingénieurs.

L'avantage métallurgique : Parce que notre société mère est spécialisée dans le traitement de l'oxyde de plomb et de l'industrie lourde (équipement de production d'oxyde de plomb, génie thermique), nous possédons une compréhension intrinsèque des contraintes à haute température et des changements de structure cristalline dans l'acier -1. Nous appliquons cette « logique de stress thermique » au soudage de nos carrosseries de camions, garantissant ainsi que les HAZ (zones affectées par la chaleur) sont minimisées.

Fabrication personnalisée : Nous ne maintenons pas d’inventaire « taille unique ». Chaque carrosserie Cargo d'un camion-benne minier robuste est conçue par ingénierie inverse pour correspondre aux points de montage spécifiques du châssis (axes de pivotement et cadres d'échelle) de votre flotte existante (CAT, Komatsu, BelAZ ou XCMG).

Garantie sur l'intégrité structurelle : Nous offrons une garantie structurelle standard contre les fissures sur les plaques du plancher principal, un témoignage de notre traitement thermique de soulagement des contraintes après soudage.

Profil de l'entreprise et empreinte mondiale

Jiangsu Rongsheng Importation et exportation Co., Ltd. a ses racines profondément dans l'industrie manufacturière lourde. En commençant par des lignes de production d'oxyde de plomb de haute complexité (desservant les secteurs des batteries, du verre et de la céramique), l'entreprise a étendu son expertise « manutention de charges lourdes » au secteur de la logistique minière.

Nos compétences principales :

Focus R&D : dirigé par des ingénieurs seniors avec plus de 10 ans d'expérience dans les applications d'usure de l'acier.

Service global : nous fournissons des conseils techniques sur site pour les premières installations.

Qualité avant tout : Chaque carrosserie de camion-benne minier robuste est soumise à une inspection par particules magnétiques (MPI) pour détecter les défauts de soudure souterrains avant le sablage et la peinture.

Recommandations de transport et d'installation

Compte tenu de la taille volumétrique de la carrosserie du camion-benne minier lourd, l'expédition est généralement effectuée via des conteneurs à rack plat ou des navires de grande capacité.

Pré-assemblage : La carrosserie est soudée d’un seul tenant.

Traitement de surface : Primaire époxy bi-composant (Protection contre la corrosion pour le fret maritime) + Top coat Polyuréthane (Résistance aux UV).

Installation sur site : Notre équipe fournit des instructions de boulonnage pour l'alignement des vérins de levage afin d'éviter la torsion du nouveau corps.

Foire aux questions (FAQ)

Q : Puis-je monter votre carrosserie Cargo sur une marque différente de châssis de camion (par exemple, un Komatsu HD785) ?
R : Oui. Jiangsu Rongsheng Import And Export Co., Ltd. conçoit la carrosserie du camion-benne minier robuste pour qu'elle soit indépendante de la marque. Nous avons besoin des dimensions de votre châssis d'origine (diamètre de l'axe de pivotement, largeur du cadre de l'échelle, course du vérin de levage) pour fabriquer le sous-châssis de montage approprié.

Q : Comment puis-je choisir entre une carrosserie avec porte et une benne sans porte ?
R : Si vous transportez du sable fin ou des granulats, une porte empêche la "denture de scie" du tas. Si vous transportez des roches dynamitées ou des débris de démolition, notre conception standard de pelle sans porte offre des vitesses de déversement plus élevées et un entretien nul de la porte. Nous vous conseillerons en fonction de la densité de votre matériau.

Q : Quel est le délai de livraison pour une carrosserie de camion-benne minier robuste personnalisée ?
R : Les organismes standards nécessitent 30 à 45 jours. La fabrication sur mesure (y compris la révision des dessins et la création de modèles) nécessite 45 à 60 jours, plus le temps de transit du fret maritime.

Q : Fournissez-vous les boulons du revêtement ?
R : Oui. Nous fournissons le kit de quincaillerie complet, y compris les revêtements de tête carrée et les rondelles en caoutchouc pour amortir les vibrations, garantissant que les revêtements NM450 restent bien serrés contre la plaque de plancher principale.

Contacter l'assistance technique

Avez-vous des exigences spécifiques en matière de charge utile ou des modèles d'usure de votre flotte actuelle ?

Contactez-nous/ Notre département d'ingénierie àJiangsu Rongsheng Importation et exportation Co., Ltd.Nous fournirons une prévision de l'usure par analyse par éléments finis (FEA) pour la carrosserie d'un camion-benne minier robuste, spécifiquement adaptée aux conditions de votre site minier.
