Du génie thermique aux carrosseries de camions miniers : pourquoi nous résolvons les fissures des soudures grâce au contrôle des contraintes

Lorsqu’une carrosserie de camion-benne minier robuste tombe en panne, la fissure commence rarement au milieu d’une plaque d’acier. Cela commence au niveau du cordon de soudure, plus précisément dans la zone affectée par la chaleur.

Ce n'est pas un problème minier. C'est un problème de métallurgie.

Et c'est le problème que nous résolvons depuis plus d'une décennie, non pas dans l'exploitation minière, mais dans les chaînes de production d'oxyde de plomb, où les contraintes à haute température et les modifications de la structure cristalline sont des réalités techniques quotidiennes.

La cause fondamentale négligée

La plupart des défaillances structurelles des carrosseries de camions miniers sont imputées à des surcharges ou à des routes de transport difficiles. Mais notre analyse des échecs sur le terrain raconte une autre histoire :la fissure commence au niveau de la ZAT, et non au point de charge mécanique maximale.

Ce n'est pas une supposition. Il est le fruit d'années de travail en ingénierie thermique, consistant à concevoir des équipements capables de gérer des cycles de contraintes à haute température jour après jour.

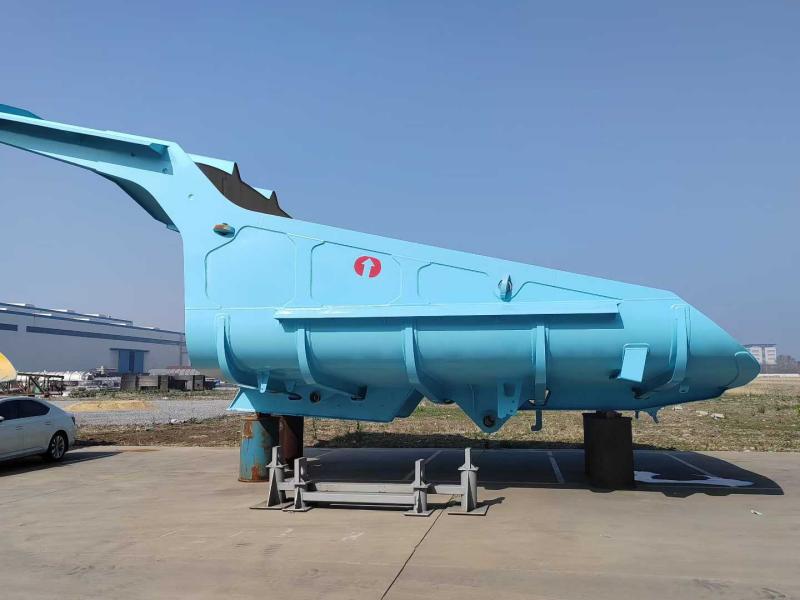

Nous n’avons pas commencé en tant que fabricant d’équipement minier. Mais nous comprenons ce qui arrive à l’acier sous l’effet de la chaleur et des contraintes. Et cette compréhension détermine désormais la façon dont nous construisonscarrosseries de camions à benne minière robustes.

Une seule gamme de produits : carrosseries de camions de 50 à 100 tonnes

Nous fabriquons actuellement des carrosseries de camions à benne minière robustes pourCamions miniers à entraînement mécanique de 50 à 100 tonnes, couvrant les principales plates-formes de châssis, notamment Caterpillar, Komatsu, BelAZ et XCMG.

Spécifications clés :

• Plaque de sol : 16–20 mm NM450 + revêtement d'usure de 10 mm
• Plaque latérale : 10–12 mm NM400
• Capacité en tas (SAE 2:1) : 35 à 45 mètres cubes
• Hauteur de chargement : optimisée pour une chute de pelle hydraulique de 5 à 6 m

Contrairement aux corps rectangulaires traditionnels à fond plat, notre conception utilise unprofil de type écope sans porteavec un plancher courbé en continu.

Pourquoi? Parce que les sols plats conventionnels conservent3 à 5 tonnes de matière collante par cycle– et cela représente trois à cinq tonnes de charge utile perdue, plus le travail de nettoyage manuel.

Trois fondements techniques

1. La pente continue de 13° (« Live Floor »)

Le plancher monte continuellement à13 degrésde la protection de cabine à la pointe arrière. Lorsque le palan s'enclenche, la gravité fait le travail : la charge se fracture et glisse en un seul mouvement. Pas de fouille. Pas de martelage. Pas de report en arrière.

2. Stratégie matérielle bi-grade : NM400 + NM450

Nous n'utilisons pas une seule nuance d'acier pour l'ensemble de la carrosserie. Le profil d’usure n’est pas uniforme – les spécifications du matériau ne doivent donc pas l’être non plus.

Cette combinaison est conçue pour gérer500kg+ rocherschute de hauteur (NM400 absorbe les chocs) tandis que le sol résiste à l'abrasion continue (NM450 résiste à l'usure).

Exigences de soudage : le NM400 nécessite un préchauffage à 150°C ; Le NM450 exige un contrôle des paramètres plus strict.

3. Squelette de côtes à cinq longueurs et neuf transversales

Les simulations FEA ont montré que les fractures sous contrainte commencent généralement au niveau des cordons de soudure entre le plancher et les raidisseurs. Notre réponse : intégrer la structure porteuse dans la coque.

L'extérieurConception de treillis « cinq longitudinaux, neuf croix »agit comme une ferme, distribuant60+ tonnesde la masse de charge sur tout le rail du châssis. Cela évite la déformation de la « peau de banane » courante dans les produits concurrents.

Éléments de conception fonctionnelle supplémentaires

Auvent avant à 45° :Deux objectifs : éloigner les rochers qui tombent de la cabine et augmenter la capacité de frappe sans élever le centre de gravité.

Bord arrière renforcé :Equipé d'une bande d'usure NM450 double épaisseur. Les sites miniers effectuent généralement un back-drag pour nettoyer les décharges. Cette conception empêche la déformation du bord arrière et maintient une bonne étanchéité si un hayon est équipé.

Contrôle qualité + livraison mondiale

Chaque corps subitinspection par magnétoscopie (MPI)avant le sablage et la peinture pour détecter les défauts de soudure souterrains. Le traitement thermique de soulagement des contraintes après soudage est standard.

Expédition:Construction soudée en une seule pièce. Conteneurs à rack plat ou navires en vrac. Primaire époxy bi-composant (protection contre la corrosion pour le fret maritime) plus couche de finition polyuréthane (résistance aux UV).

Assistance sur site :Nous fournissons des conseils techniques pour les premières installations.

Pourquoi c'est important

L'industrie minière dépense des millions en plaques d'usure et en réparations structurelles. Mais la plupart de ces dépenses s’attaquent aux symptômes et non aux causes profondes.

Nous abordons la carrosserie du camion-benne minier robuste comme un système thermomécanique, et non comme une simple boîte en acier. La même discipline d'ingénierie qui contrôle les contraintes thermiques dans les fours à oxyde de plomb s'applique désormais aux cordons de soudure soumis aux charges de choc des routes de transport.

Le problème n'est pas que l'acier s'use. C'est que les cordons de soudure échouent en premier. Et c’est – fondamentalement – ​​un problème de stress thermique.

Il se trouve que nous avons passé la dernière décennie à apprendre comment résoudre ce problème.
