Comment comprendre les codes de modèle de pompe ? Un guide des séries de pompes centrifuges DG, D, CQ et autres

Lors de la sélection de pompes industrielles, les ingénieurs et les équipes d'achats rencontrent souvent des codes de modèle tels que DG, D, CQ, CD et d'autres combinaisons de lettres.

Pour de nombreux acheteurs, ces lettres peuvent ressembler à de simples noms de produits. Cependant, les codes de modèle de pompe contiennent généralement des informations utiles sur la série de produits, la conception structurelle ou la catégorie d'application.

Cependant, un point important doit être noté : il n’existe pas de norme de dénomination universelle pour les lettres des modèles de pompes. Différents fabricants peuvent définir différemment leur propre série de produits. Par conséquent, la signification exacte d'un code de pompe doit toujours être confirmée par les documents techniques du fabricant.

Cet article prend comme exemple la pompe centrifuge multicellulaire horizontale de la série DG pour expliquer comment les codes de modèle de pompe sont généralement compris et comment différentes séries de pompes peuvent être distinguées.

Que signifient les lettres dans les modèles de pompes ?

Les modèles de pompes industrielles sont généralement composés de lettres, de chiffres et de symboles. Les lettres indiquent généralement la série de pompes ou la catégorie structurelle, tandis que les chiffres fournissent souvent des informations relatives aux paramètres de conception.

Par exemple:

Pompe centrifuge multicellulaire horizontale série DG

Dans ce modèle :

• DG représente la série de pompes
• Les nombres suivants, selon les règles de dénomination du fabricant, peuvent représenter des paramètres de conception tels que le débit, la hauteur ou le nombre d'étages.

Cependant, la signification exacte varie selon les fabricants. Les acheteurs ne doivent pas juger une pompe uniquement par les lettres figurant dans le nom de son modèle. Les spécifications complètes du produit et les documents techniques constituent toujours la base de la sélection des pompes.

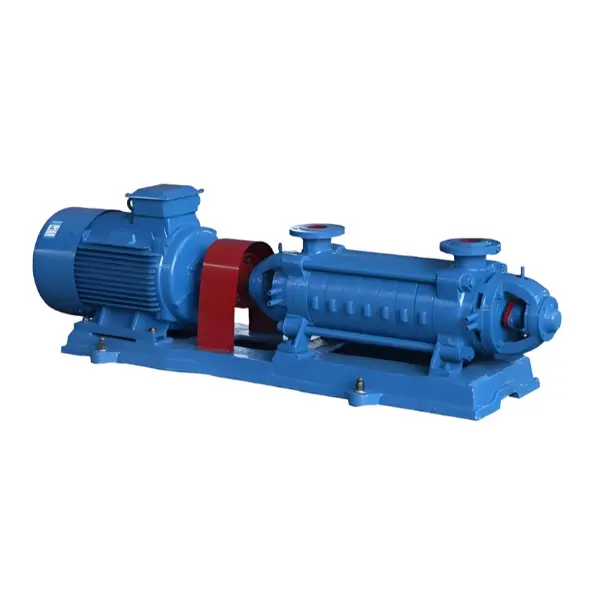

Que signifie « DG » dans les pompes de la série DG ?

La pompe centrifuge multicellulaire horizontale de la série DG est un type de pompe centrifuge industrielle dotée d'une structure multicellulaire horizontale à aspiration unique.

La pompe de la série DG comprend généralement les caractéristiques structurelles suivantes :

• Conception d'installation horizontale
• Structure à aspiration unique
• Disposition de la roue à plusieurs étages
• Conception du corps de pompe sectionnel
• Composants du rotor, y compris les roues et le disque d'équilibrage

La pompe de la série DG est conçue pour transférer des liquides qui ne contiennent pas de particules solides et n'ont pas de propriétés corrosives.

Selon les spécifications du produit, la plage de température du liquide applicable est :

-20°C à 105°C

La pression d'entrée doit être :

Moins de 0,6 MPa

Comment comprendre les nombres dans les modèles de pompes ?

Outre les lettres, les chiffres présents sur les modèles de pompes fournissent également des informations importantes.

Par exemple, certains modèles de pompes centrifuges multicellulaires peuvent utiliser des formats tels que :

DG46-50×6

Dans ce type de format de dénomination :

• DG — série de pompes
• 46 — généralement lié à l'indication de débit
• 50 — généralement lié à une indication de tête en un seul étage
• 6 — nombre d'étages de pompe

Cependant, différents fabricants peuvent utiliser des méthodes de dénomination différentes.

Lors de la sélection d'une pompe, le numéro de modèle doit être vérifié ainsi que :

• Exigences de débit
• Exigences du chef
• Caractéristiques du liquide
• Température de fonctionnement
• Conditions de pose

Pourquoi existe-t-il différentes séries de pompes ?

Les applications industrielles ont des exigences de fonctionnement différentes. Les fabricants développent généralement différentes séries de pompes en fonction de la structure de la pompe, de la conception hydraulique, des méthodes d'étanchéité et des conditions d'application.

Structure de la pompe

Différentes séries peuvent avoir des structures différentes, telles que :

• Conception horizontale ou verticale
• Structure à un ou plusieurs étages
• Différentes dispositions d'aspiration

Chaque conception est développée pour des exigences d'application spécifiques.

Conception hydraulique

La conception hydraulique interne d'une pompe affecte la manière dont l'énergie liquide est transférée.

Une pompe centrifuge à plusieurs étages utilise plusieurs roues disposées sur le rotor, tandis qu'une pompe à un étage utilise une seule roue. La différence structurelle affecte la manière dont la pompe est sélectionnée pour un système spécifique.

Conception du joint d'arbre

Les séries de pompes peuvent également différer en termes de dispositions d'étanchéité.

• Garniture mécanique
• Sceau d'emballage

La structure d'étanchéité appropriée dépend de la conception de la pompe et des exigences de fonctionnement.

Quelle est la différence entre les pompes des séries DG et D ?

Dans de nombreuses classifications de pompes traditionnelles, les pompes des séries D et DG sont associées à des structures de pompes centrifuges multicellulaires horizontales.

Cependant, la différence exacte entre D et DG dépend de la classification du produit du fabricant.

Il n’est pas exact de simplement supposer que DG est toujours meilleur que D, ou que D et DG sont des types de pompes complètement différents.

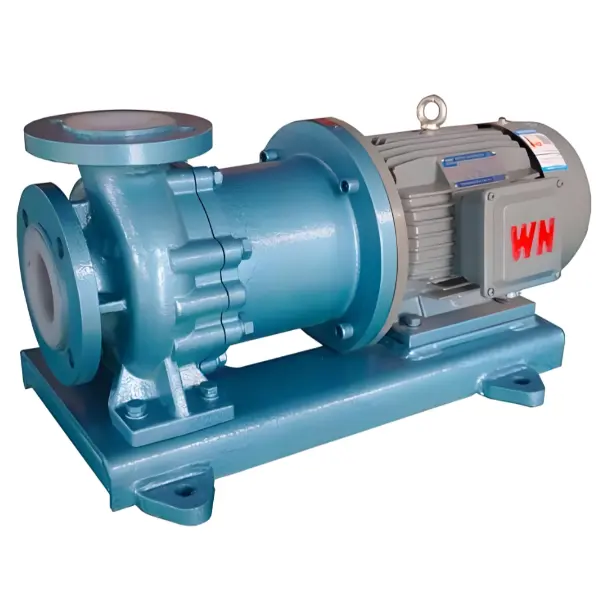

Que signifie CQ dans les modèles de pompes ?

Contrairement aux pompes de la série DG, CQ n'est pas une abréviation universelle utilisée par tous les fabricants de pompes.

Différentes entreprises peuvent utiliser CQ comme code de série de produits pour différentes conceptions de pompes.

Lors de la vérification d'une pompe de la série CQ, les acheteurs doivent confirmer via :

• Catalogue du fabricant
• Spécifications du produit
• Dessins techniques
• Descriptifs de produits

L'interprétation correcte dépend du système de classification du fabricant.

Comment identifier rapidement la bonne série de pompes ?

Confirmer le milieu de pompage

Première vérification :

• Quel liquide sera transféré ?
• Contient-il des particules solides ?
• Est-ce corrosif ?

Par exemple, la pompe de la série DG est conçue pour les liquides sans particules solides ni propriétés corrosives.

Vérifier les conditions de fonctionnement

Les conditions importantes comprennent :

• Température du liquide
• Pression d'entrée
• Configuration système requise

Comprendre la structure de la pompe

Avant de sélectionner une pompe, confirmez :

• Conception à un ou plusieurs étages
• Structure horizontale ou verticale
• Type d'aspiration

Consulter les informations techniques complètes

Le nom du modèle de pompe n’est que la première étape. La sélection professionnelle doit également prendre en compte les spécifications du produit, les dessins techniques, les exigences de fonctionnement et les recommandations du fabricant.

Pourquoi les acheteurs devraient-ils comprendre les codes de modèle de pompe ?

Meilleure communication avec les fournisseurs

Connaître la signification fondamentale des séries de pompes aide les acheteurs à décrire plus clairement leurs besoins.

Évitez les sélections incorrectes

Comprendre les classifications des pompes réduit le risque de choisir une pompe uniquement en fonction de son apparence ou de son prix.

Comparaison de produits plus facile

Les acheteurs peuvent comparer plus efficacement les différentes familles de pompes en comprenant leurs différences structurelles.

Les codes de modèle de pompe tels que DG, D et CQ sont utilisés pour identifier différentes séries de pompes ou catégories de conception.

La pompe centrifuge multicellulaire horizontale de la série DG représente une conception de pompe dotée d'une structure horizontale à plusieurs étages à aspiration unique pour transférer des liquides propres appropriés dans des conditions de fonctionnement spécifiées.

Cependant, les lettres de pompe ne peuvent à elles seules déterminer si un produit convient à une application spécifique.

La méthode de sélection correcte consiste à évaluer les conditions de fonctionnement complètes, y compris le fluide pompé, la température, les exigences de pression, les conditions d'installation et les spécifications techniques fournies par le fabricant.
